iPhone 7 Plus Display Vervangen

Gebruik deze handleiding als uw nieuwe display assemblage wordt geleverd met de front-facing camera, sensor assemblage, en weer te geven EMI schild al geïnstalleerd. Als dit het geval is, verwijder de oude beeldscherm terug en vergeet niet om de home / Touch ID sensor te dragen aan de nieuwe beeldscherm.

Als de vervangende scherm niet die componenten bevat, moet u deze overzetten naar uw nieuwe frontpaneel ook.

In beide gevallen moet de oorspronkelijke huis / Touch ID sensor worden overgebracht op de nieuwe display zodat Touch ID functioneren.

Stap 1 Pentalobe schroef

Voordat u begint, ontladen uw iPhone-batterij minder dan 25%. Een geladen lithium-ion batterij kan vlam vatten en / of exploderen wanneer ze per ongeluk doorboord.

Schakel de iPhone voor het begin van de demontage.

Het openen van het scherm van de iPhone zal zijn waterdicht zeehonden in gevaar brengen. Neem extra zorg je iPhone niet te bloot aan vloeistoffen schade na het invullen van uw reparatie.

Verwijder de twee 3,4 mm Pentalobe schroeven aan de onderkant van de iPhone.

Image 1/1: Power off your iPhone before beginning disassembly.

Stap 2 iOpener Verwarming

Wij raden u aan uw magnetron schoon te maken voordat u verder gaat, zoals elke smerige smurrie op de bodem vast te zitten aan de iOpener kan eindigen.

Plaats de iOpener in het midden van de magnetron.

Voor carrousel microgolven: Zorg ervoor dat de plaat vrij kan ronddraaien. Als uw iOpener vast komt te zitten, kan het oververhit raken en verbranden.

Image 1/2: Place the iOpener in the center of the microwave.Image 2/2: For carousel microwaves: Make sure the plate spins freely. If your iOpener gets stuck, it may overheat and burn.
PFpjwVSYrnq3JQap - iPhone 7 Plus Display Vervangen
RFsyoneYVYQDPSht - iPhone 7 Plus Display Vervangen

Stap 3

Verhit de iOpener gedurende dertig seconden.

Gedurende de reparatie procedure, zoals de iOpener afkoelt, opwarmen in de magnetron voor nog eens dertig seconden per keer.

Wees voorzichtig dat u de iOpener oververhit tijdens de reparatie. Oververhitting kan de iOpener barsten.

Raak de iOpener als blijkt opgezwollen.

Als de iOpener is nog te warm in het midden aan te raken, blijven gebruiken tijdens het wachten voor het naar beneden wat meer afkoelen voordat het verwarmen. Een goed verwarmde iOpener moet warm blijven voor maximaal 10 minuten.

Image 1/1: Throughout the repair procedure, as the iOpener cools, reheat it in the microwave for an additional thirty seconds at a time.

Stap 4

Afbeelding 1/1: De iOpener zal zeer heet zijn, dus wees voorzichtig bij het hanteren van het. Gebruik een ovenwant indien nodig.

Verwijder het iOpener uit de magnetron, die door een van de twee vlakke uiteinden te voorkomen dat de hete center.

De iOpener zal zeer heet zijn, dus wees voorzichtig bij het hanteren van het. Gebruik een ovenwant indien nodig.

Image 1/1: The iOpener will be very hot, so be careful when handling it. Use an oven mitt if necessary.

Stap 5 Opening Procedure

Leg het warme iOpener over de onderrand van de telefoon om de kleefstof die de weergave plaats verzachten.

Wacht ongeveer een minuut voor het hechtmiddel te warmen alvorens naar de volgende stap.

Image 1/1: Wait about a minute for the adhesive to warm up before proceeding to the next step.

Stap 6

Breng een zuignap aan de onderste helft van het voorpaneel, net boven de home-knop.

Zorg ervoor dat de zuignap niet overlapt met de home-knop, omdat dit zal voorkomen dat een afdichting tussen de vorming van de zuignap en de voorruit.

Image 1/2: Be sure the suction cup does not overlap with the home button, as this will prevent a seal from forming between the suction cup and front glass.Image 2/2: Be sure the suction cup does not overlap with the home button, as this will prevent a seal from forming between the suction cup and front glass.
QkQCsE1Zo1LMstsE - iPhone 7 Plus Display Vervangen
bAxOw2QF2CDIYIpB - iPhone 7 Plus Display Vervangen

Stap 7

Trek de zuignap met vaste, constante druk om een ​​kleine spleet tussen het frontpaneel en achterbehuizing creëren.
Plaats de vlakke voorzijde van een spudger in de spleet.

De waterdichte lijm die het scherm op zijn plaats is zeer sterk; creëren van deze eerste spleet draait aanzienlijke hoeveelheid kracht. Als u een harde tijd het openen van een gat, rots het scherm omhoog en omlaag om de lijm te verzwakken tot u een spudger binnen kunnen passen.

En trek op de zuignap, draai de spudger de opening tussen het scherm en achterbehuizing verbreden.

Image 1/3: Insert the flat end of a spudger into the gap.Image 2/3: The watertight adhesive holding the display in place is very strong; creating this initial gap takes a significant amount of force. If you're having a hard time opening a gap, rock the screen up and down to weaken the adhesive until you can fit a spudger inside.Image 3/3: While pulling up on the suction cup, twist the spudger to widen the opening between the screen and rear case.
B42ufcARi3bVAURY - iPhone 7 Plus Display Vervangen
kPSe6jXIJFcBE5rk - iPhone 7 Plus Display Vervangen
qJeHEUiARuDmJKHH - iPhone 7 Plus Display Vervangen

Stap 8

Plaats de vlakke voorzijde van de spudger tussen het frontpaneel en de achterbehuizing aan de linker rand van de iPhone.

Schuif de spudger de linkerkant van de telefoon te beginnen bij de onderrand en de richting van de volumeknoppen en stille switch, het verdelen van de lijm die het scherm op zijn plaats.

Probeer niet te wrikken de bovenrand van het scherm buiten de achterzijde geval, omdat het op zijn plaats gehouden door plastic clips die kunnen breken.

Image 1/3: Slide the spudger up the left edge of the phone starting at the lower edge and moving towards the volume control buttons and silent switch, breaking up the adhesive holding the display in place.Image 2/3: Do not try to pry the top edge of the display away from the rear case, as it is held in place by plastic clips that may break.Image 3/3: Do not try to pry the top edge of the display away from the rear case, as it is held in place by plastic clips that may break.
kuaYdrJrBKqV2oiI - iPhone 7 Plus Display Vervangen
DppWOQQUFWhiIQmK - iPhone 7 Plus Display Vervangen
hviLJx3oefn6IJk3 - iPhone 7 Plus Display Vervangen

Stap 9

Verwijder het spudger vanaf de linkerzijde van de telefoon en steek de vlakke uiteinde in de rechterbenedenhoek.

Schuif de spudger de rechterkant van de telefoon naar de bovenhoek, het verdelen van de lijm die het scherm op zijn plaats.



Image 1/2: Slide the spudger up the right edge of the phone to the top corner, breaking up the adhesive holding the display in place.Image 2/2: Slide the spudger up the right edge of the phone to the top corner, breaking up the adhesive holding the display in place.
ebTEdalPStEFwprn - iPhone 7 Plus Display Vervangen
TcvF6HREfbLQd12j - iPhone 7 Plus Display Vervangen

Stap 10

Trek de zuignap op te tillen het display en open de iPhone.

Niet verhogen het display meer dan 10º want er zijn delicate lint kabels langs de rechterkant van het apparaat aansluiten van de display om de logic board.

Image 1/2: '''Do not raise the display more than 10º''' as there are delicate ribbon cables along the right edge of the device connecting the display to the logic board.Image 2/2: '''Do not raise the display more than 10º''' as there are delicate ribbon cables along the right edge of the device connecting the display to the logic board.
KRSf5aPqMubL3siA - iPhone 7 Plus Display Vervangen
rP5ESkqIt3tEq2Th - iPhone 7 Plus Display Vervangen

Stap 11

Trek de kleine kern van de zuignap aan het van het voorpaneel te verwijderen.

Image 1/2: Image 2/2:
UqjoOlLyth4N5RTX - iPhone 7 Plus Display Vervangen
YB3djkmK3OBKgwAR - iPhone 7 Plus Display Vervangen

Stap 12

Schuif een opening keuze onder het beeldscherm aan de bovenzijde van de telefoon de laatste van de kleefstof los te maken.

Image 1/2: Image 2/2:
gQLjVmwVCr5rcqCo - iPhone 7 Plus Display Vervangen
KBRYMMwmcXRcyNMd - iPhone 7 Plus Display Vervangen

Stap 13

Trek het beeldscherm iets verwijderd van de bovenkant van de telefoon naar de klemmen vast te houden aan de achterbehuizing ontkoppelen.

Open de iPhone door zwaaien de weergave vanaf de linkerkant, net als de achterkant van een boek.

Probeer niet om de weergave nog niet volledig te scheiden, zoals een aantal fragiele lintkabels het nog steeds verbinding maken met de iPhone logic board.

Op dit punt kunt u de telefoon ging op een vlakke ondergrond, zoals een open boek.

Image 1/3: Open the iPhone by swinging the display up from the left side, like the back cover of a book.Image 2/3: Don't try to fully separate the display yet, as several fragile ribbon cables still connect it to the iPhone's logic board.Image 3/3: At this point you may lay the phone down on a flat surface like an open book.
c3SYZXxuPyoxPGU2 - iPhone 7 Plus Display Vervangen
A1WVvvZb1eBsEBvg - iPhone 7 Plus Display Vervangen
Kb3jum1WnDlDRHJF - iPhone 7 Plus Display Vervangen

Stap 14 loskoppelen van de accu

Verwijder de volgende vier tri-point Y000 schroeven die de onderste display kabelbeugel de printplaat:

Drie 1,2 mm schroeven
Een 2,6 mm schroef

Image 1/1: Three 1.2 mm screws

Stap 15

Verwijder het onderste display kabelbeugel.

Image 1/2: Image 2/2:
k34xU4RKWbs1uk5K - iPhone 7 Plus Display Vervangen
GKWmAgKZl1p5xwIU - iPhone 7 Plus Display Vervangen

Stap 16

Gebruik de punt van een spudger om de batterij connector te tillen uit de aansluiting op de printplaat.

Buig de aansluitkabel iets omhoog om te voorkomen dat contact maakt met de socket en leveren van vermogen aan de telefoon.

Image 1/3: Bend the connector cable up slightly to prevent it from making contact with the socket and providing power to the phone.Image 2/3: Bend the connector cable up slightly to prevent it from making contact with the socket and providing power to the phone.Image 3/3: Bend the connector cable up slightly to prevent it from making contact with the socket and providing power to the phone.
VS1FiZyZHebFIuQo - iPhone 7 Plus Display Vervangen
ZZUGd2VCcGplGEZm - iPhone 7 Plus Display Vervangen
uSeYoeEvmaI6TPuB - iPhone 7 Plus Display Vervangen

Stap 17 Beeldscherm

Gebruik de platte kant van een spudger of een nagel om de twee onderste display los te koppelen door ze nieuwsgierige recht omhoog uit hun kassen op de printplaat.

Om opnieuw te bevestigen pers connectoren, druk naar beneden aan de ene kant totdat hij vastklikt, en herhaal aan de andere kant. Druk niet op het midden. Of de connector zelfs iets verkeerd is uitgelijnd, kan de connector buigen, waardoor blijvende schade.

Image 1/3: To re-attach press connectors, press down on one end until it clicks into place, then repeat on the other end. Do not press down on the middle. If the connector is even slightly misaligned, the connector can bend, causing permanent damage.Image 2/3: To re-attach press connectors, press down on one end until it clicks into place, then repeat on the other end. Do not press down on the middle. If the connector is even slightly misaligned, the connector can bend, causing permanent damage.Image 3/3: To re-attach press connectors, press down on one end until it clicks into place, then repeat on the other end. Do not press down on the middle. If the connector is even slightly misaligned, the connector can bend, causing permanent damage.
EjPXnLkfPYtKriYF - iPhone 7 Plus Display Vervangen
ohPCtWpSggN3HkmE - iPhone 7 Plus Display Vervangen
Fpc2oOAExSPUJGn2 - iPhone 7 Plus Display Vervangen

Stap 18

Verwijder de drie tri-point Y000 schroeven bevestigen van de beugel op het voorpaneel sensorsamenstel connector:

Eén 1,3 mm schroef
Twee 1,0 mm schroeven

Verwijder de beugel.

Image 1/3: One 1.3 mm screwImage 2/3: Two 1.0 mm screwsImage 3/3: Remove the bracket.
eOV4A2QhwOEwbiHK - iPhone 7 Plus Display Vervangen
PHEMGNluvvEJ1qga - iPhone 7 Plus Display Vervangen
AiXmxFQOUDwwQlS2 - iPhone 7 Plus Display Vervangen

Stap 19

Koppel het voorpaneel sensorsamenstel stekker uit het stopcontact op de printplaat.

Deze pers connector moet worden aangesloten ene kant tegelijk om het risico van het buigen te minimaliseren.

Image 1/2: This press connector should also be reconnected one end at a time to minimize the risk of bending.Image 2/2: This press connector should also be reconnected one end at a time to minimize the risk of bending.
HP3GYMeDTQfroDSM - iPhone 7 Plus Display Vervangen
rYVXLQtY5ZhLE5pe - iPhone 7 Plus Display Vervangen

Stap 20

Verwijder het beeldscherm.

Image 1/1:

Stap 21 Home / Touch ID Sensor

Verwijder de vier Y000 schroeven waarmee de beugel over de home / Touch ID sensor:

Een 1,1 mm schroef
Drie 1,3 mm schroeven

Image 1/1: One 1.1 mm screw

Stap 22

Verwijder de beugel dat het huis / Touch ID sensor is bevestigd.

Image 1/1:

Stap 23

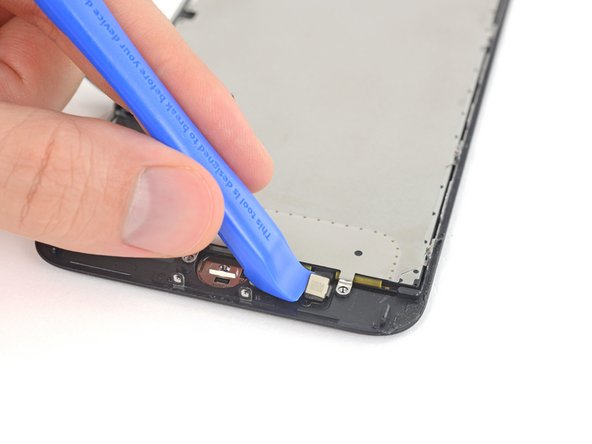

Koppel de home / Touch ID sensor kabel door voorzichtig boren in de pers connector.

Image 1/2: Image 2/2:
Zs4ZTIWOOiVLiCDp - iPhone 7 Plus Display Vervangen
pFmDxwA4SNWl4QFV - iPhone 7 Plus Display Vervangen

Stap 24

Wrik het resterende onderste gedeelte van de persverbindingen, waarbij licht wordt gehecht aan het huis / Touch ID sensorkabel eronder.

Probeer niet om los te maken de pers connector helemaal open-gewoon scheiden de lijm vast te houden op zijn plaats.

Image 1/1: Don't try to detach the press connector completely—simply separate the adhesive holding it in place.

Stap 25

Draai het beeldscherm over, en pas een warm iOpener naar de home / Touch ID sensor voor ongeveer 90 seconden.

Dit zal helpen verzachten de lijm die de gevoelige sensor kabel op zijn plaats.

Image 1/1: This will help soften the adhesive holding the delicate sensor cable in place.

Stap 26

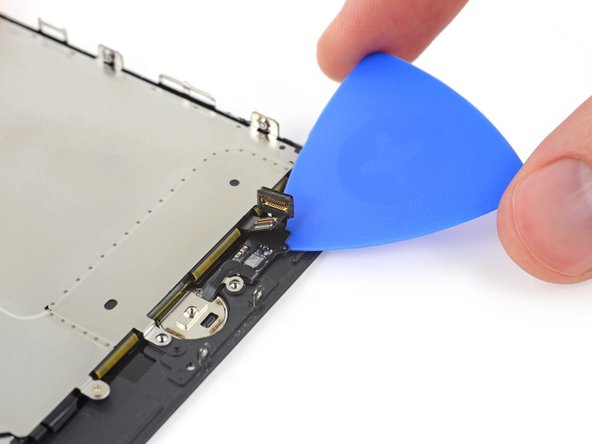

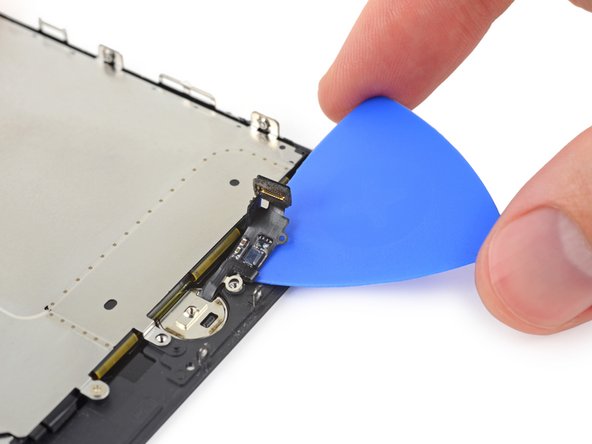

Via een opening pick voorzichtig doorsnijden de kleefstof die aan de / Touch ID sensorkabel aan de achterzijde van het beeldschermpaneel.

Image 1/3: Image 2/3: Image 3/3:
pK4XTE2iKPQrM3vY - iPhone 7 Plus Display Vervangen
vkwK6UXHRn3BAVgJ - iPhone 7 Plus Display Vervangen
GJ26hPLXWKT6M1dR - iPhone 7 Plus Display Vervangen

Stap 27

Verwijder het home / Touch ID sensorsamenstel.

Image 1/1:
