iPhone 7 Plus Batterij vervangen

Gebruik deze gids om het leven terug naar uw iPhone 7 Plus te brengen met een nieuwe batterij.

Deze gids u instrueert het beeldscherm te verwijderen; Dit is bedoeld om schade aan het scherm kabels te voorkomen. Als je je comfortabel voelt de batterij te verwijderen, dat er geen spanning op het display kabels, kunt u de stappen die het weghalen van schermen overslaan.

Voor optimale prestaties, kalibreren nieuw geïnstalleerde batterij: Giet er minder dan 10%, dan opladen ononderbroken tot 100%.

Let op: het volgen van deze handleiding op op eigen risico. Wij zijn niet aansprakelijk voor onvolledigheid of fouten.

Stap 1 Pentalobe Schroeven

Image 1/1: Power off your iPhone before beginning disassembly.
  • Voordat u begint, ontladen uw iPhone-batterij minder dan 25%. Een geladen lithium-ion batterij kan vlam vatten en / of exploderen wanneer ze per ongeluk doorboord.
  • Schakel de iPhone voor het begin van de demontage.
  • Het openen van het scherm van de iPhone zal zijn waterdicht zeehonden in gevaar brengen. Neem extra zorg je iPhone niet te bloot aan vloeistoffen schade na het invullen van uw reparatie.
  • Verwijder de twee 3,4 mm Pentalobe schroeven aan de onderkant van de iPhone.

Stap 2 iOpener Verwarming

Image 1/2: Place the iOpener in the center of the microwave.Image 2/2: For carousel microwaves: Make sure the plate spins freely. If your iOpener gets stuck, it may overheat and burn.



PFpjwVSYrnq3JQap - iPhone 7 Plus Batterij vervangen
RFsyoneYVYQDPSht - iPhone 7 Plus Batterij vervangen
  • Wij raden u aan uw magnetron schoon te maken voordat u verder gaat, zoals elke smerige smurrie op de bodem vast te zitten aan de iOpener kan eindigen.
  • Plaats de iOpener in het midden van de magnetron.
  • Voor carrousel microgolven: Zorg ervoor dat de plaat vrij kan ronddraaien. Als uw iOpener vast komt te zitten, kan het oververhit raken en verbranden.

Stap 3

Image 1/1: Throughout the repair procedure, as the iOpener cools, reheat it in the microwave for an additional thirty seconds at a time.
  • Verhit de iOpener gedurende dertig seconden.
  • Gedurende de reparatie procedure, zoals de iOpener afkoelt, opwarmen in de magnetron voor nog eens dertig seconden per keer.
  • Wees voorzichtig dat u de iOpener oververhit tijdens de reparatie. Oververhitting kan de iOpener barsten.
  • Raak de iOpener als blijkt opgezwollen.
  • Als de iOpener is nog te warm in het midden aan te raken, blijven gebruiken tijdens het wachten voor het naar beneden wat meer afkoelen voordat het verwarmen. Een goed verwarmde iOpener moet warm blijven voor maximaal 10 minuten.

Stap 4

Image 1/1: The iOpener will be very hot, so be careful when handling it. Use an oven mitt if necessary.
  • Verwijder het iOpener uit de magnetron, die door een van de twee vlakke uiteinden te voorkomen dat de hete center.
  • De iOpener zal zeer heet zijn, dus wees voorzichtig bij het hanteren van het. Gebruik een ovenwant indien nodig.

Stap 5 Opening Procedure

Image 1/1: Wait about a minute for the adhesive to warm up before proceeding to the next step.
  • Leg het warme iOpener over de onderrand van de telefoon om de kleefstof die de weergave plaats verzachten.
  • Wacht ongeveer een minuut voor het hechtmiddel te warmen alvorens naar de volgende stap.

Stap 6

Image 1/2: Be sure the suction cup does not overlap with the home button, as this will prevent a seal from forming between the suction cup and front glass.Image 2/2: Be sure the suction cup does not overlap with the home button, as this will prevent a seal from forming between the suction cup and front glass.
QkQCsE1Zo1LMstsE - iPhone 7 Plus Batterij vervangen
bAxOw2QF2CDIYIpB - iPhone 7 Plus Batterij vervangen
Breng een zuignap aan de onderste helft van het voorpaneel, net boven de home-knop.
Zorg ervoor dat de zuignap niet overlapt met de home-knop, omdat dit zal voorkomen dat een afdichting tussen de vorming van de zuignap en de voorruit.

Stap 7

Image 1/3: Insert the flat end of a spudger into the gap.Image 2/3: The watertight adhesive holding the display in place is very strong; creating this initial gap takes a significant amount of force. If you're having a hard time opening a gap, rock the screen up and down to weaken the adhesive until you can fit a spudger inside.Image 3/3: While pulling up on the suction cup, twist the spudger to widen the opening between the screen and rear case.
B42ufcARi3bVAURY - iPhone 7 Plus Batterij vervangen
kPSe6jXIJFcBE5rk - iPhone 7 Plus Batterij vervangen
qJeHEUiARuDmJKHH - iPhone 7 Plus Batterij vervangen

Trek de zuignap met vaste, constante druk om een kleine spleet tussen het frontpaneel en achterbehuizing creëren.

Plaats de vlakke voorzijde van een spudger in de spleet.

De waterdichte lijm die het scherm op zijn plaats is zeer sterk; creëren van deze eerste spleet draait aanzienlijke hoeveelheid kracht. Als u een harde tijd het openen van een gat, rots het scherm omhoog en omlaag om de lijm te verzwakken tot u een spudger binnen kunnen passen.
En trek op de zuignap, draai de spudger de opening tussen het scherm en achterbehuizing verbreden.

Stap 8

Image 1/3: Slide the spudger up the left edge of the phone starting at the lower edge and moving towards the volume control buttons and silent switch, breaking up the adhesive holding the display in place.Image 2/3: Do not try to pry the top edge of the display away from the rear case, as it is held in place by plastic clips that may break.Image 3/3: Do not try to pry the top edge of the display away from the rear case, as it is held in place by plastic clips that may break.
kuaYdrJrBKqV2oiI - iPhone 7 Plus Batterij vervangen
DppWOQQUFWhiIQmK - iPhone 7 Plus Batterij vervangen
hviLJx3oefn6IJk3 - iPhone 7 Plus Batterij vervangen

Plaats de vlakke voorzijde van de spudger tussen het frontpaneel en de achterbehuizing aan de linker rand van de iPhone.

Schuif de spudger de linkerkant van de telefoon te beginnen bij de onderrand en de richting van de volumeknoppen en stille switch, het verdelen van de lijm die het scherm op zijn plaats.

Probeer niet te wrikken de bovenrand van het scherm buiten de achterzijde geval, omdat het op zijn plaats gehouden door plastic clips die kunnen breken.

Stap 9

Image 1/2: Slide the spudger up the right edge of the phone to the top corner, breaking up the adhesive holding the display in place.Image 2/2: Slide the spudger up the right edge of the phone to the top corner, breaking up the adhesive holding the display in place.
ebTEdalPStEFwprn - iPhone 7 Plus Batterij vervangen
TcvF6HREfbLQd12j - iPhone 7 Plus Batterij vervangen
Verwijder het spudger vanaf de linkerzijde van de telefoon en steek de vlakke uiteinde in de rechterbenedenhoek.
Schuif de spudger de rechterkant van de telefoon naar de bovenhoek, het verdelen van de lijm die het scherm op zijn plaats.

Stap 10

Image 1/2: '''Do not raise the display more than 10º''' as there are delicate ribbon cables along the right edge of the device connecting the display to the logic board.Image 2/2: '''Do not raise the display more than 10º''' as there are delicate ribbon cables along the right edge of the device connecting the display to the logic board.
KRSf5aPqMubL3siA - iPhone 7 Plus Batterij vervangen
rP5ESkqIt3tEq2Th - iPhone 7 Plus Batterij vervangen
Trek de zuignap op te tillen het display en open de iPhone.
Niet verhogen het display meer dan 10º want er zijn delicate lint kabels langs de rechterkant van het apparaat aansluiten van de display om de logic board.

Stap 11

Image 1/2: Image 2/2:
UqjoOlLyth4N5RTX - iPhone 7 Plus Batterij vervangen
YB3djkmK3OBKgwAR - iPhone 7 Plus Batterij vervangen
  • Trek de kleine kern van de zuignap aan het van het voorpaneel te verwijderen.

Stap 12

Image 1/2: Image 2/2:
gQLjVmwVCr5rcqCo - iPhone 7 Plus Batterij vervangen
KBRYMMwmcXRcyNMd - iPhone 7 Plus Batterij vervangen
  • Schuif een opening keuze onder het beeldscherm aan de bovenzijde van de telefoon de laatste van de kleefstof los te maken.

Stap 13

Image 1/3: Open the iPhone by swinging the display up from the left side, like the back cover of a book.Image 2/3: Don't try to fully separate the display yet, as several fragile ribbon cables still connect it to the iPhone's logic board.Image 3/3: At this point you may lay the phone down on a flat surface like an open book.
c3SYZXxuPyoxPGU2 - iPhone 7 Plus Batterij vervangen
A1WVvvZb1eBsEBvg - iPhone 7 Plus Batterij vervangen
Kb3jum1WnDlDRHJF - iPhone 7 Plus Batterij vervangen

Trek het beeldscherm iets verwijderd van de bovenkant van de telefoon naar de klemmen vast te houden aan de achterbehuizing ontkoppelen.

Open de iPhone door zwaaien de weergave vanaf de linkerkant, net als de achterkant van een boek.

Probeer niet om de weergave nog niet volledig te scheiden, zoals een aantal fragiele lintkabels het nog steeds verbinding maken met de iPhone logic board.

Op dit punt kunt u de telefoon ging op een vlakke ondergrond, zoals een open boek.

Stap 14 Batterij Los koppelen

Image 1/1: Three 1.2 mm screws

Verwijder de volgende vier tri-point Y000 schroeven die de onderste display kabelbeugel de printplaat:

Drie 1,2 mm schroeven
Een 2,6 mm schroef

Stap 15

Image 1/2: Image 2/2:
k34xU4RKWbs1uk5K - iPhone 7 Plus Batterij vervangen
GKWmAgKZl1p5xwIU - iPhone 7 Plus Batterij vervangen
Verwijder het onderste display kabelbeugel.

Stap 16

Image 1/3: Bend the connector cable up slightly to prevent it from making contact with the socket and providing power to the phone.Image 2/3: Bend the connector cable up slightly to prevent it from making contact with the socket and providing power to the phone.Image 3/3: Bend the connector cable up slightly to prevent it from making contact with the socket and providing power to the phone.
VS1FiZyZHebFIuQo - iPhone 7 Plus Batterij vervangen
ZZUGd2VCcGplGEZm - iPhone 7 Plus Batterij vervangen
uSeYoeEvmaI6TPuB - iPhone 7 Plus Batterij vervangen
  • Gebruik de punt van een spudger om de batterij connector te tillen uit de aansluiting op de printplaat.
  • Buig de aansluitkabel iets omhoog om te voorkomen dat contact maakt met de socket en leveren van vermogen aan de telefoon.

Stap 17 Display Unit

Image 1/3: To re-attach press connectors, press down on one end until it clicks into place, then repeat on the other end. Do not press down on the middle. If the connector is even slightly misaligned, the connector can bend, causing permanent damage.Image 2/3: To re-attach press connectors, press down on one end until it clicks into place, then repeat on the other end. Do not press down on the middle. If the connector is even slightly misaligned, the connector can bend, causing permanent damage.Image 3/3: To re-attach press connectors, press down on one end until it clicks into place, then repeat on the other end. Do not press down on the middle. If the connector is even slightly misaligned, the connector can bend, causing permanent damage.
EjPXnLkfPYtKriYF - iPhone 7 Plus Batterij vervangen
ohPCtWpSggN3HkmE - iPhone 7 Plus Batterij vervangen
Fpc2oOAExSPUJGn2 - iPhone 7 Plus Batterij vervangen
Gebruik de platte kant van een spudger of een nagel om de twee onderste display los te koppelen door ze nieuwsgierige recht omhoog uit hun kassen op de printplaat.
Om opnieuw te bevestigen pers connectoren, druk naar beneden aan de ene kant totdat hij vastklikt, en herhaal aan de andere kant. Druk niet op het midden. Of de connector zelfs iets verkeerd is uitgelijnd, kan de connector buigen, waardoor blijvende schade.

Stap 18

Image 1/3: One 1.3 mm screwImage 2/3: Two 1.0 mm screwsImage 3/3: Remove the bracket.
eOV4A2QhwOEwbiHK - iPhone 7 Plus Batterij vervangen
PHEMGNluvvEJ1qga - iPhone 7 Plus Batterij vervangen
AiXmxFQOUDwwQlS2 - iPhone 7 Plus Batterij vervangen
  • Verwijder de drie tri-point Y000 schroeven bevestigen van de beugel op het voorpaneel sensorsamenstel connector:
    • 1 1.3 mm schroef
    • 2 1.0 mm schroeven
  • Verwijder de bracket.

Stap 19

Image 1/2: This press connector should also be reconnected one end at a time to minimize the risk of bending.Image 2/2: This press connector should also be reconnected one end at a time to minimize the risk of bending.
HP3GYMeDTQfroDSM - iPhone 7 Plus Batterij vervangen
rYVXLQtY5ZhLE5pe - iPhone 7 Plus Batterij vervangen
Koppel het voorpaneel sensorsamenstel stekker uit het stopcontact op de printplaat.
Deze pers connector moet worden aangesloten ene kant tegelijk om het risico van het buigen te minimaliseren.

Stap 20

Image 1/1:
  • Verwijder de display unit.

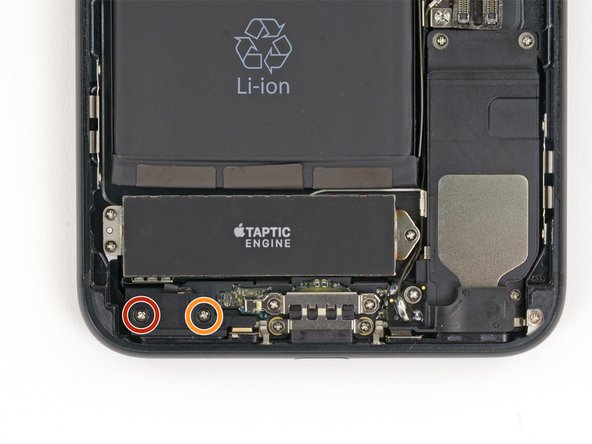

Stap 21 Barometric Vent

Image 1/1: One 2.9 mm screw
  • Verwijder de volgende twee Phillips schroeven waarmee de barometrische aars het achterste huis:
    • 1 2.9 mm schroef
    • 1 2.1 mm schroef

Stap 22

Image 1/2: Image 2/2:
rTEnXsExMxEwg4sC - iPhone 7 Plus Batterij vervangen
JIR1IjsKEUssl2MR - iPhone 7 Plus Batterij vervangen
  • Verwijder de vent.

Stap 23 Taptic Engine

Image 1/2: Image 2/2:
Xhp4TTPbA3JhDNaA - iPhone 7 Plus Batterij vervangen
FGXYOjOlBjoHwiKw - iPhone 7 Plus Batterij vervangen
  • Met de vlakke voorzijde van een spudger de Taptic motor los te koppelen van de aansluiting op de printplaat.

Stap 24

Image 1/1:
  • Verwijder de drie 1,5 mm Phillips schroeven waarmee de Taptic Engine de achterbehuizing.

Stap 25

Image 1/2: Image 2/2:
uQn5Y4IG5CsxDvZA - iPhone 7 Plus Batterij vervangen
NnfXa3NaCaypGVQ3 - iPhone 7 Plus Batterij vervangen
  • Verwijder de Taptic Engine.

Stap 26 Batterij

Image 1/3: Image 2/3: Image 3/3:
xG1DiYPbUbmWQLca - iPhone 7 Plus Batterij vervangen
6h1ANCE2PXUGqdVc - iPhone 7 Plus Batterij vervangen
xvDHOLKGuj66Pwuf - iPhone 7 Plus Batterij vervangen
  • Met een pincet pellen drie kleefstroken aan de onderkant van de batterij.

Stap 27

Image 1/3: Slowly pull one battery adhesive tab away from the battery, toward the bottom of the iPhone.Image 2/3: Pull steadily, maintaining constant tension on the strip until it slips out from between the battery and the rear case. For best results, pull the strip at a 60º angle or less.Image 3/3: The strip will stretch to many times its original length. Continue pulling and re-grab the strip near the battery if necessary.
yCTN6LZhhXohbl6l - iPhone 7 Plus Batterij vervangen
DbBPVi4QViJGUeRi - iPhone 7 Plus Batterij vervangen
JJHnGyPRWFbZVRAe - iPhone 7 Plus Batterij vervangen
Probeer de strips tijdens deze procedure vlak en rimpelloos te houden; gerimpelde strips aan elkaar kleven en breken in plaats van netjes trekken.
Trek één tab batterij lijm uit de buurt van de accu, in de richting van de onderkant van de iPhone.
Pull gestaag, constant houden van de spanning op de strip totdat hij glipt uit tussen de batterij en de achterbehuizing. Voor de beste resultaten, trekt de strook in een hoek 60 ° of minder.
De strip zal uitstrekken tot vele malen zijn oorspronkelijke lengte. Trek net en opnieuw pak de strip nabij de batterij indien nodig.

Stap 28

Image 1/2: Hold down the battery as you remove the final strip, or the strip may fling the battery when it separates from the case.Image 2/2: '''If you removed all adhesive strips successfully, skip the next step. '''
NldydqqZ6Z6tbmMd - iPhone 7 Plus Batterij vervangen
RBNgppWDFT2cYVwU - iPhone 7 Plus Batterij vervangen
Herhaal de bovenstaande stappen voor het tweede en derde strips.
Houd de batterij als u de laatste strook te verwijderen, of de strip kan de batterij te gooien wanneer het scheidt van de behuizing.
Als u alle plakstrips succesvol verwijderd, sla de volgende stap.
Anders, als één van de hechtstroken afgebroken onder de batterij en kon niet worden opgehaald, verder met de volgende stap hieronder.

Stap 29

Image 1/2: [https://www.ifixit.com/Guide/iOpener+Heating/25705|Prepare an iOpener|new_window=true] and apply it to the back of the rear case, directly over the battery. Alternatively, you can apply heat using a heat gun or hair dryer.Image 2/2: After about a minute, remove the iOpener, flip the phone over and slide a plastic card underneath the battery to break up any remaining adhesive behind the battery.
RkImXOsZ1IyjVDdC - iPhone 7 Plus Batterij vervangen
mRPR5YkMyAMuZBhx - iPhone 7 Plus Batterij vervangen
  • If you successfully removed all three adhesive strips, move on to the next step. Otherwise, you will need to pry the battery from the rear case.
  • Prepare an iOpener and apply it to the back of the rear case, directly over the battery. Alternatively, you can apply heat using a heat gun or hair dryer.
  • After about a minute, remove the iOpener, flip the phone over and slide a plastic card underneath the battery to break up any remaining adhesive behind the battery.
    • Do not insert the card from the right, as prying against the logic board can damage it. Also, be sure to not bend the battery, as doing so can puncture the cell and release dangerous chemicals.
    • Don’t pry under the topmost section of the battery, near the volume up button and mute switch, or you may damage the volume controls ribbon cable, which is adhered to the rear case just beneath the battery.

Stap 30

Image 1/1: When installing the battery, refer to [https://www.ifixit.com/Guide/iPhone+Battery+Adhesive+Strips+Replacement/56465|this guide] to replace your battery's adhesive strips.
  • Verwijder de battery.
  • Bij het installeren van de batterij, verwijzen naar deze gids voor plakstrips van uw batterij te vervangen.
  • Voer een kracht herstart na montage. Dit kan voorkomen dat een aantal problemen en het oplossen van problemen te vereenvoudigen.
