iPhone 7 Batterij vervangen

Geplaatst door

Gebruik handleiding laat je zien hoe je je iPhone 7 terug in het leven kunt roepen door de batterij te vervangen.

De handleiding is vertaald van iFixit.com. Het repareren is op eigen risico. We raden aan de batterij door een professionele reparateur of Apple zelf te laten vervangen. Mogelijk zitten er fouten in deze handleiding.

Deze handleiding legt stap voor stap uit hoe je de batterij can de iPhone 7 kunt vervangen. Om er zeker van te zijn dat er geen schade ontstaat aan de kabels van het display, wordt het display ook verwijderd. Ben je heel erg ervaren, dan kun je de stappen om het display te verwijderen overslaan.

Voor optimale prestaties moet je de nieuwe batterij leeg laten lopen tot onder de 10% en vervolgens zonder te onderbreken volledig opladen tot 100%.

Stap 1 Pentalobe schroef

Image 1/1: Power off your iPhone before beginning disassembly.

Voordat u begint, ontlaadt uw iPhone-batterij tot minder dan 25%. Een geladen lithium-ion batterij kan een vlam vatten en / of exploderen wanneer ze per ongeluk wordt doorgeboord.

Schakel de iPhone uit voor het begin van de demontage.

Het openen van het scherm van de iPhone zal zijn waterdicht zijn in gevaar brengen. Neem extra maatregelen en stel  je iPhone niet te bloot aan vloeistoffen na het uitvoeren van uw reparatie.

Verwijder de twee 3,4 mm Pentalobe schroeven aan de onderkant van de iPhone.

Stap 2 iOpener Verwarming

PFpjwVSYrnq3JQap - iPhone 7 Batterij vervangen
RFsyoneYVYQDPSht - iPhone 7 Batterij vervangen

Wij raden u aan uw magnetron schoon te maken voordat u verder gaat, om te voorkomen dat elke smerige smurrie op de bodem vast komt te zitten aan de iOpener.

Plaats de iOpener in het midden van de magnetron.

Voor rondraaiende magnetrons: Zorg ervoor dat de plaat vrij kan ronddraaien. Als uw iOpener vast komt te zitten, kan het oververhit raken en verbranden.

Stap 3

Image 1/1: Throughout the repair procedure, as the iOpener cools, reheat it in the microwave for an additional thirty seconds at a time.

Verhit de iOpener gedurende dertig seconden.

Gedurende de reparatie procedure, zoals de iOpener afkoelt, opwarmen in de magnetron voor nog eens dertig seconden per keer.

Wees voorzichtig dat u de iOpener oververhit tijdens de reparatie. Oververhitting kan de iOpener barsten.

Raak de iOpener als blijkt opgezwollen.

Als de iOpener is nog te warm in het midden aan te raken, blijven gebruiken tijdens het wachten voor het naar beneden wat meer afkoelen voordat het verwarmen. Een goed verwarmde iOpener moet warm blijven voor maximaal 10 minuten.

Stap 4

Image 1/1: The iOpener will be very hot, so be careful when handling it. Use an oven mitt if necessary.

Verwijder het iOpener uit de magnetron, die door een van de twee vlakke uiteinden te voorkomen dat de hete center.

De iOpener zal zeer heet zijn, dus wees voorzichtig bij het hanteren van het. Gebruik een ovenwant indien nodig.

Stap 5 Opening Procedure

Image 1/1: Wait for about a minute, allowing the adhesive to warm up before proceeding to the next step.

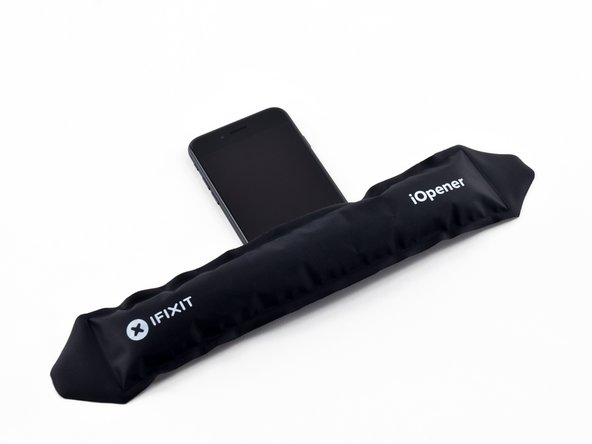

Leg het warme iOpener over de onderrand van de telefoon om de kleefstof die de weergave plaats verzachten.

Wacht ongeveer een minuut, waardoor de lijm op te warmen alvorens naar de volgende stap.

Stap 6

IF2qJWX5ZTGHyFN1 - iPhone 7 Batterij vervangen

Bevestig een zuignap aan het onderste gedeelte van het beeldscherm, net boven de home-knop.

Zorg ervoor dat de zuignap niet over de home-knop gaat, omdat dit zal voorkomen er voor zorgt dat de zuignap geen luchtdichte aansluiting kan krijgen.

Stap 7

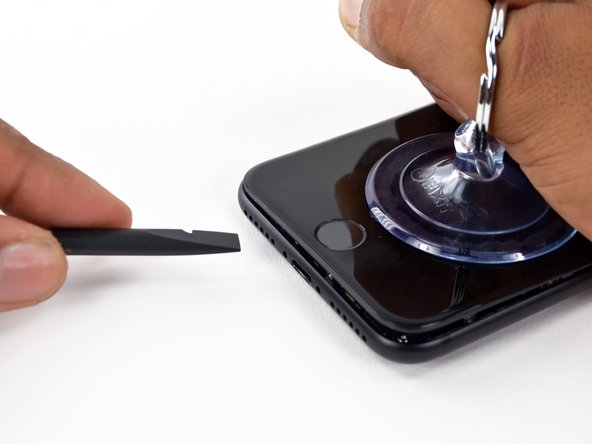

2QVpcp5uXY5R1TBA - iPhone 7 Batterij vervangen
qgxSKCOYJSgwPFQm - iPhone 7 Batterij vervangen

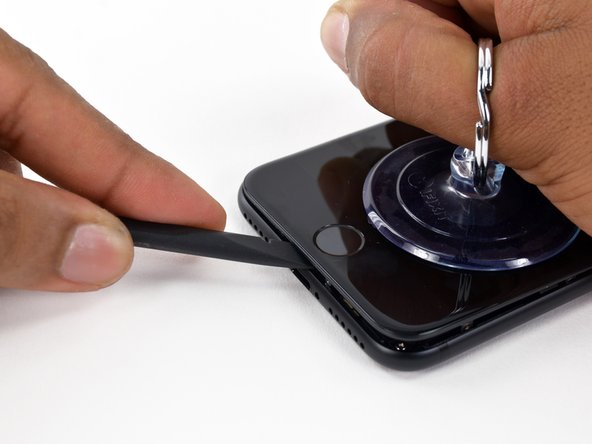

 Trek de zuignap omhoog zodat er een kleine ruimte tussen het beeldscherm en de achterbehuizing ontstaat.

Plaats de vlakke voorzijde van de spudger in de spleet.

De waterdichte lijm die het scherm op zijn plaats is erg sterk en zorgen er voor dat het maken van de opening erg veel kracht kost. Als u een langzaam maar hard genoeg trekt ontstaat er een gat en kun je de spudger er in steken.

Stap 8

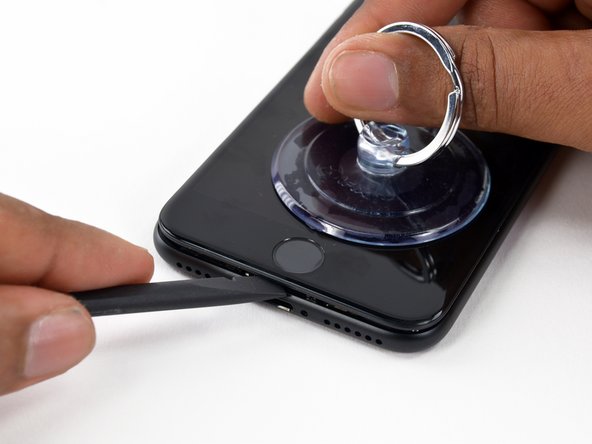

w14updH4DLqGvKqR - iPhone 7 Batterij vervangen
vuiQTgWBpbxmOHdm - iPhone 7 Batterij vervangen
JWXGXqbFuvDBKIsX - iPhone 7 Batterij vervangen

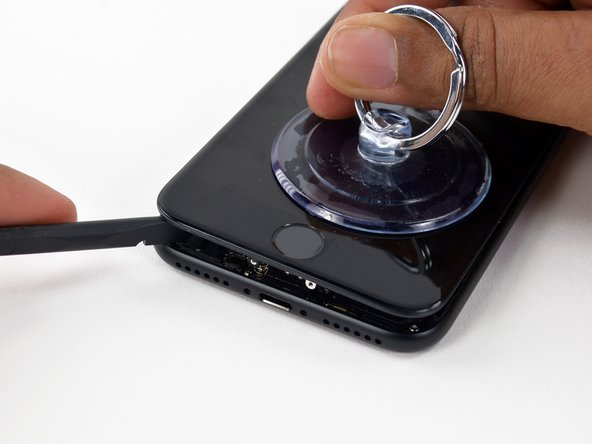

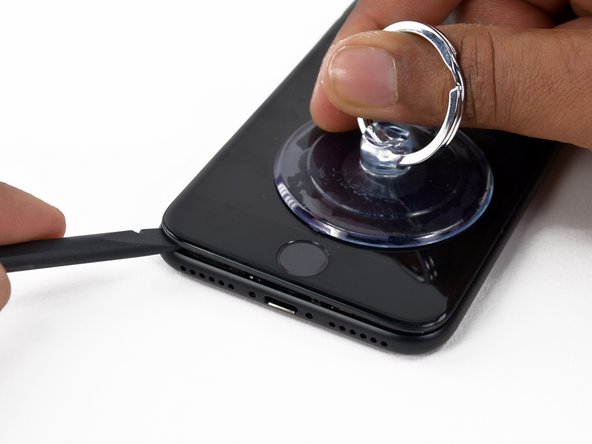

Schuif de spudger naar links langs de onderrand van de iPhone.

Draai de spudger om de kloof tussen het beeldscherm en achterbehuizing verbreden.

Stap 9

eGMj41HNdZWr5M4e - iPhone 7 Batterij vervangen
MTmDdGUmuVcLsCqR - iPhone 7 Batterij vervangen
SeQbunK6NGTReuWi - iPhone 7 Batterij vervangen

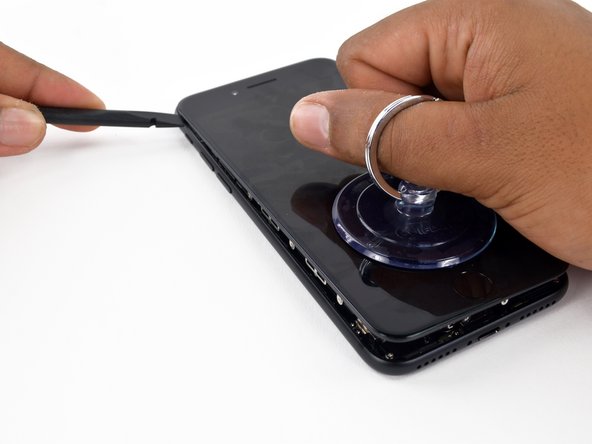

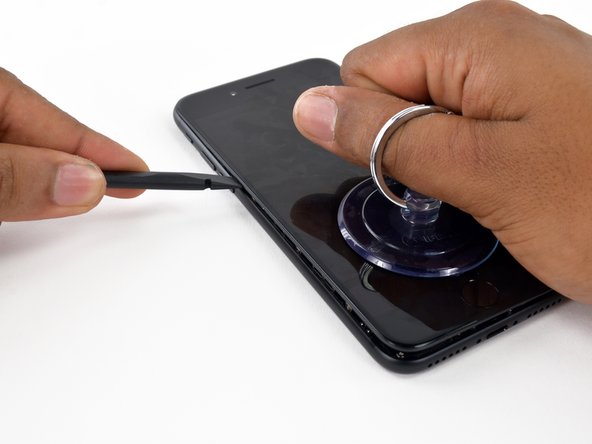

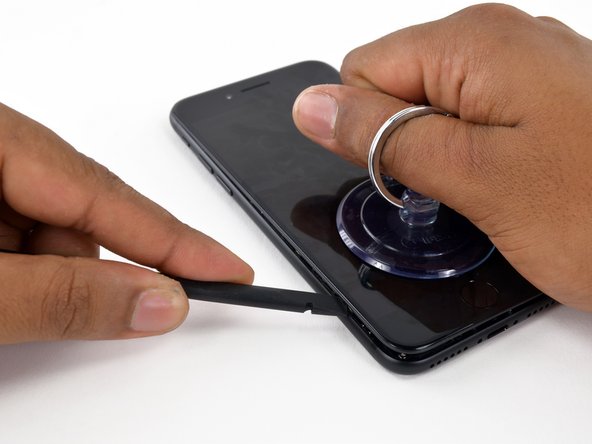

Schuif de spudger de linkerkant van de iPhone, te beginnen bij de onderrand en de richting van de volumeknoppen en stil switch.

Probeer niet te wrikken de bovenrand van het scherm buiten de achterzijde geval, omdat het op zijn plaats gehouden door plastic clips die kunnen breken.

Stap 10

VRLM1rHAJU2xcurG - iPhone 7 Batterij vervangen

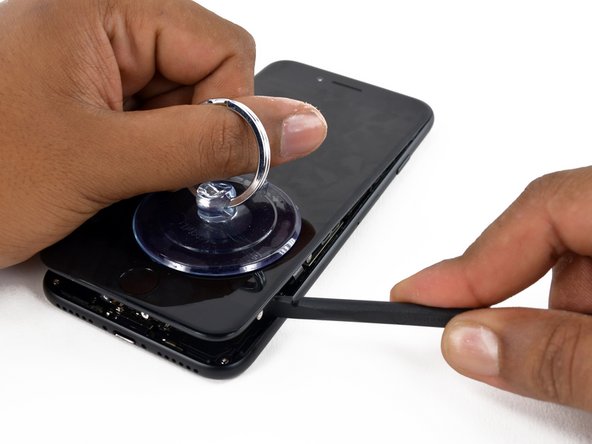

6SPMeyXsAqif4dVj - iPhone 7 Batterij vervangen
V5iOwSapGYfkPj3P - iPhone 7 Batterij vervangen

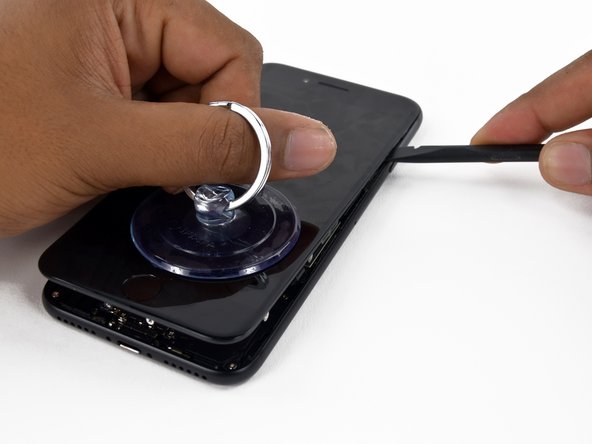

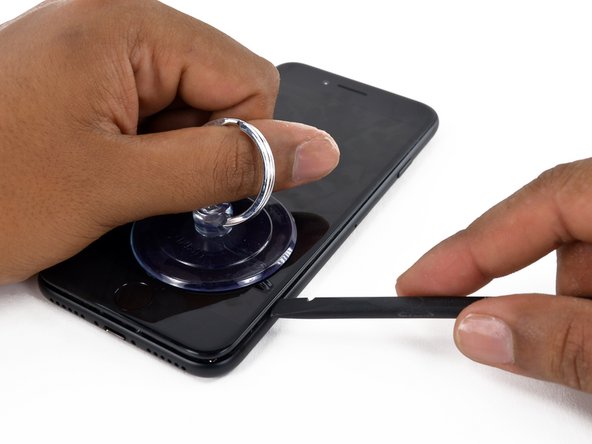

Verwijder het spudger vanaf de linkerkant van de iPhone en steek de vlakke rand in de rechterbenedenhoek van het apparaat.

Draai de spudger om de kloof tussen het beeldscherm en de achterbehuizing verbreden.

Schuif het platte uiteinde van de spudger de rechterzijde van de telefoon te breken van de lijm die het scherm op zijn plaats.

Stap 11

dZLSFZcIKfWkKTnv - iPhone 7 Batterij vervangen

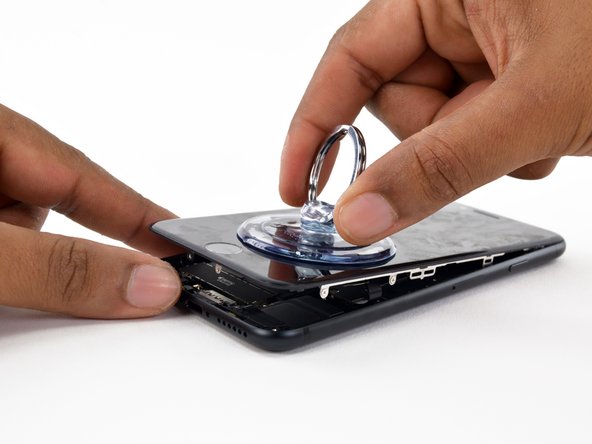

YslmbTTTPZovLuX6 - iPhone 7 Batterij vervangen

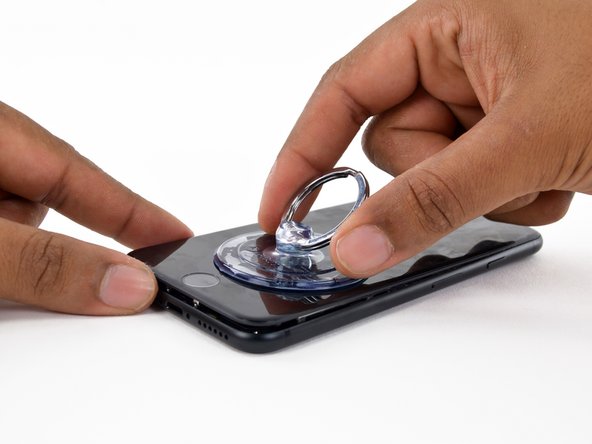

Trek de zuignap op te tillen het display en open de iPhone.

Niet verhogen het scherm meer dan 10 ° aangezien er lintkabels langs de rechterrand van de inrichting verbinden van het beeldscherm aan de printplaat.

Stap 12

Image 1/1:

Trek de kleine kern van de zuignap aan het van het voorpaneel te verwijderen.

Stap 13

5tw1LZVqOQwDWmtx - iPhone 7 Batterij vervangen
dnsUKLGhtAKtvNQu - iPhone 7 Batterij vervangen

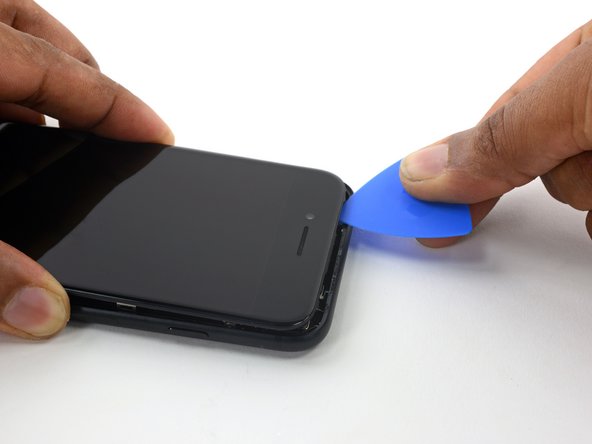

Schuif een opening keuze langs de bovenrand van de iPhone, tussen de achterbehuizing en voorpaneel te breken van de resterende kleefstof die het scherm op zijn plaats.

Stap 14

vwYGVPMyP3GJgO4i - iPhone 7 Batterij vervangen
JDP4yDhEj3dIyMHh - iPhone 7 Batterij vervangen
idMKdstsO4fFgyxf - iPhone 7 Batterij vervangen

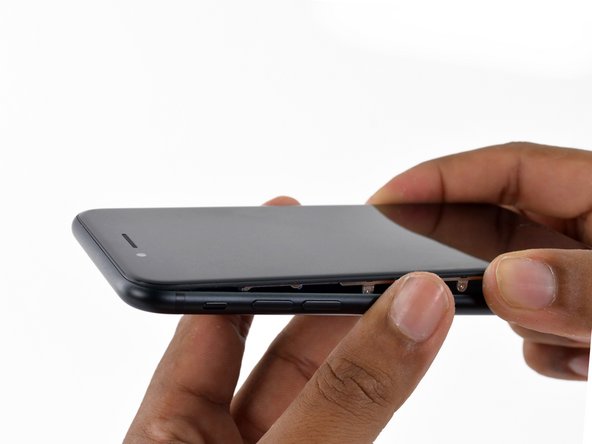

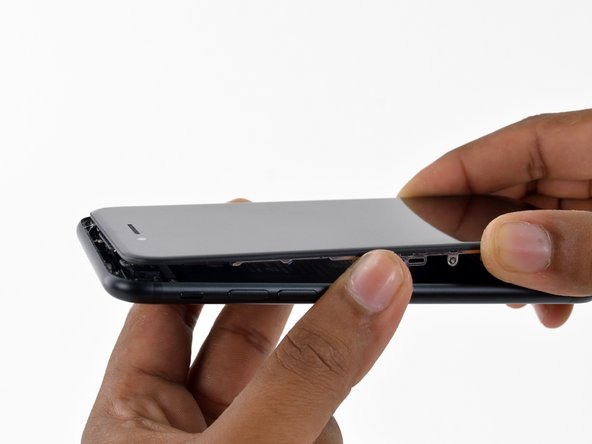

Trek het beeldscherm iets verwijderd van de bovenkant van de telefoon naar de klemmen vast te houden aan de achterbehuizing ontkoppelen.

Open de iPhone door zwaaien de weergave vanaf de linkerkant, net als de achterkant van een boek.

Probeer niet om de weergave nog niet volledig te scheiden, zoals een aantal fragiele lintkabels het nog steeds verbinding maken met de iPhone logic board.

Op dit punt kunt u de telefoon ging op een vlakke ondergrond, zoals een open boek.

Stap 15 losgekoppeld van de accu

QVGa5KTCal3B6epN - iPhone 7 Batterij vervangen
jwfnmJnaYwAEs65L - iPhone 7 Batterij vervangen

Demonteren tri-point Y000 schroeven van de onderste verbindingsbeugel:

Drie 1,2 mm schroeven

Een 2,4 mm schroef

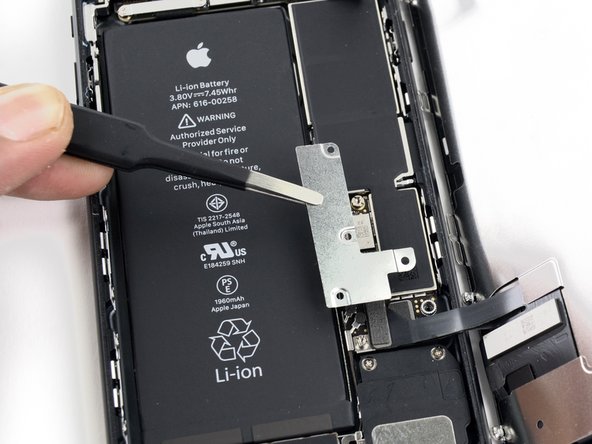

Verwijder de onderste verbindingsbeugel.

Stap 16

kagyl1qcW4AtoBlf - iPhone 7 Batterij vervangen
ewZDHDrtMTUxnlnK - iPhone 7 Batterij vervangen
NUEP2PSRVV54cedx - iPhone 7 Batterij vervangen

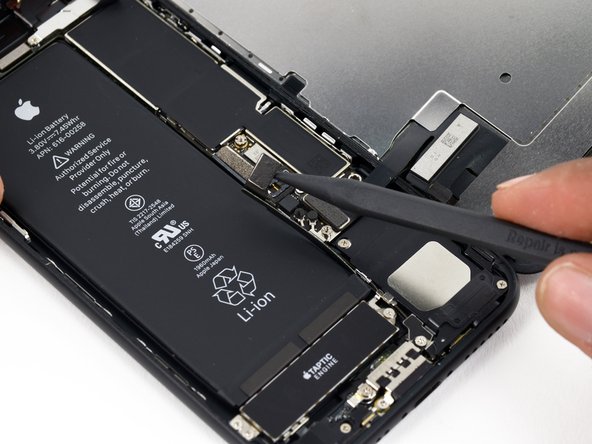

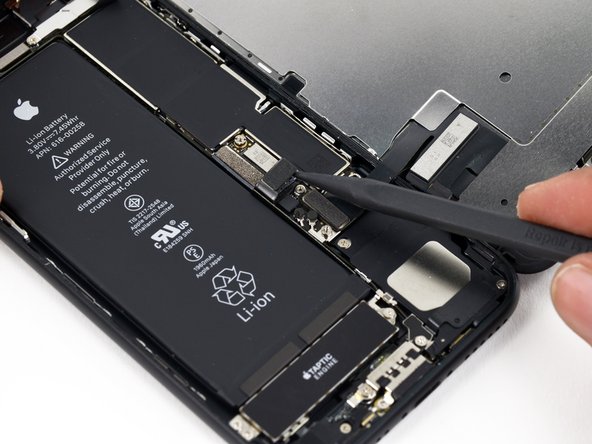

Gebruik de punt van een spudger om de batterij connector te tillen uit de aansluiting op de printplaat.

Buig de aansluitkabel iets omhoog om te voorkomen dat contact maakt met de socket en leveren van vermogen aan de telefoon.

Stap 17 Beeldscherm

aMorTfedGgH3rI5R - iPhone 7 Batterij vervangen
j6YutYie6sBNvKB2 - iPhone 7 Batterij vervangen
DTNCSTyuPgJxNIkh - iPhone 7 Batterij vervangen

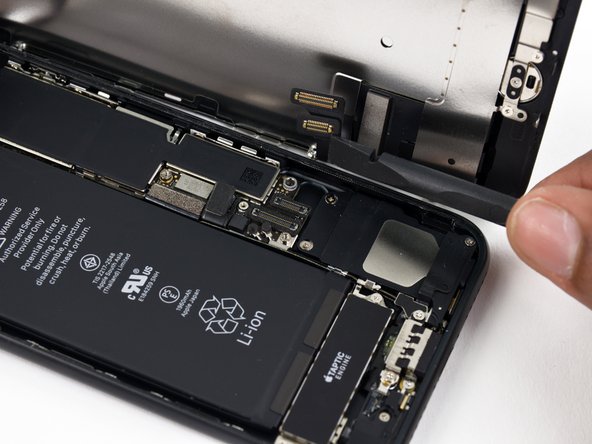

Gebruik de platte kant van een spudger of een nagel om de twee onderste display los te koppelen door ze nieuwsgierige recht omhoog uit hun kassen op de printplaat.

Om opnieuw te bevestigen pers connectoren, druk naar beneden aan de ene kant totdat hij vastklikt, en herhaal aan de andere kant. Druk niet op het midden. Of de connector zelfs iets verkeerd is uitgelijnd, kan de connector buigen, waardoor blijvende schade.

Stap 18

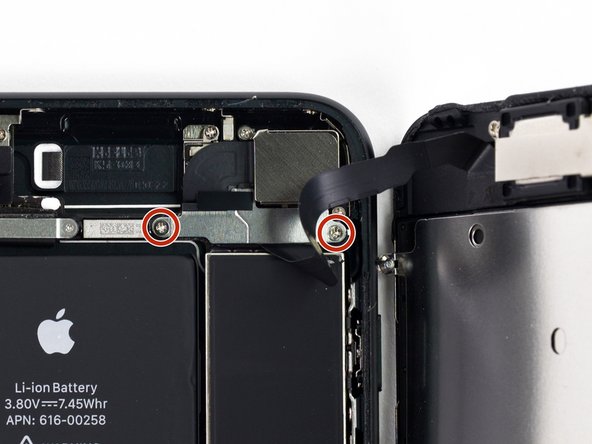

bmgfPpWHNVhhLV2o - iPhone 7 Batterij vervangen
krsGsMngtAk6HqyE - iPhone 7 Batterij vervangen
XC5yVbnZluTweVIj - iPhone 7 Batterij vervangen

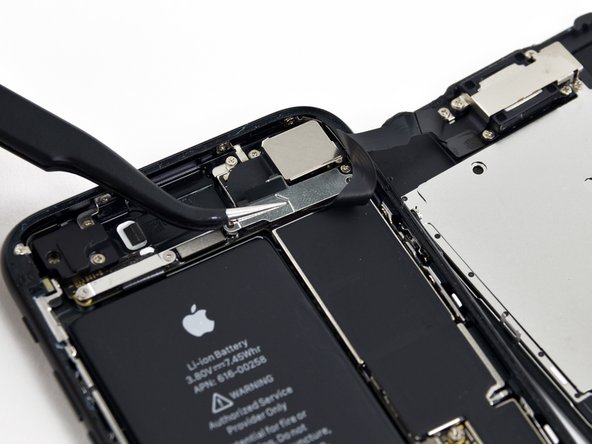

Verwijder de twee 1,3 mm Phillips schroeven waarmee de beugel op het voorpaneel sensorsamenstel connector.

Verwijder de beugel.

Stap 19

uCv2qq5X3dLp5gXA - iPhone 7 Batterij vervangen

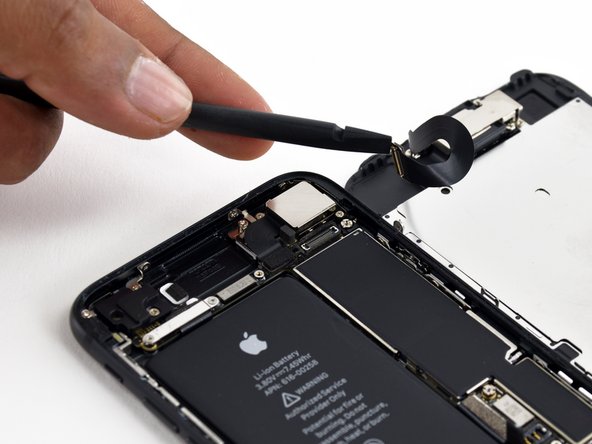

3XQvxPR6gZtBBjeL - iPhone 7 Batterij vervangen

Koppel het voorpaneel sensorsamenstel stekker uit het stopcontact op de printplaat.

Deze pers connector moet worden aangesloten ene kant tegelijk om het risico van het buigen te minimaliseren.

Stap 20

Image 1/1:

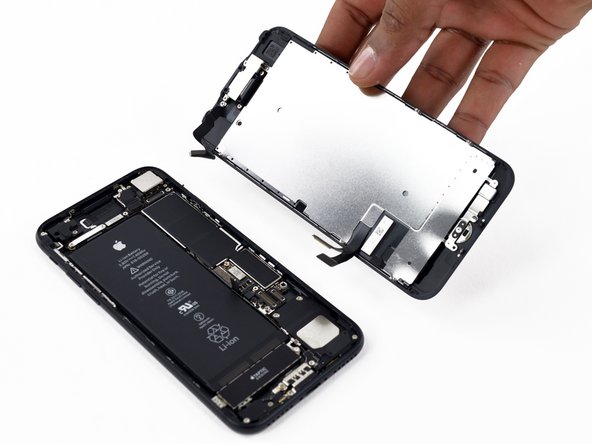

Verwijder het beeldscherm.

Stap 21 barometrische Vent

Image 1/1:

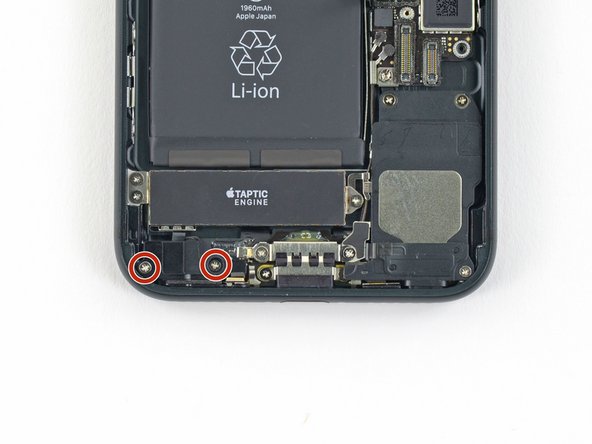

Verwijder de twee 1,9 mm Phillips schroeven waarmee de barometrische opening aan de achterbehuizing.

Stap 22

cVUtVN1XxJXfBb5v - iPhone 7 Batterij vervangen
WuJUPV5CDbfO1QlD - iPhone 7 Batterij vervangen

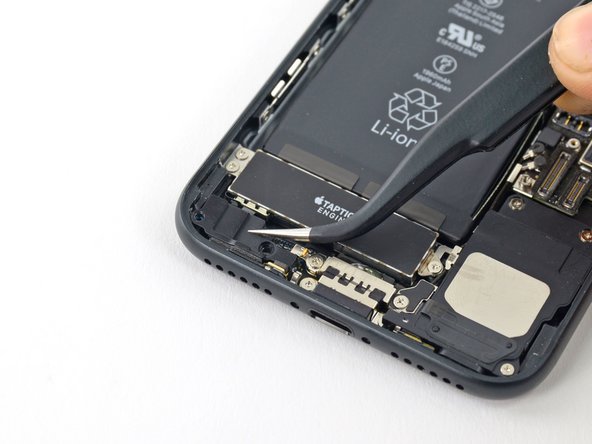

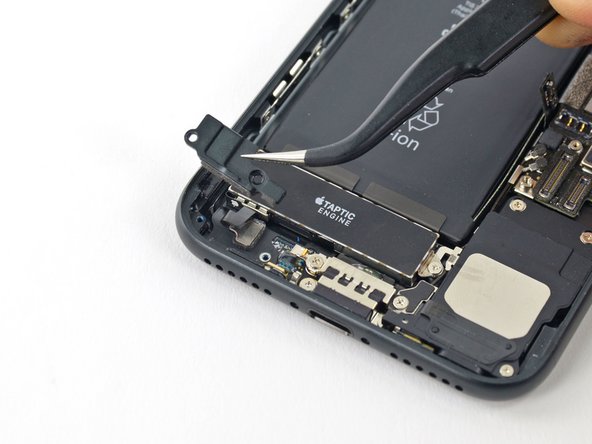

Verwijder de vent.

Stap 23 Taptic Engine

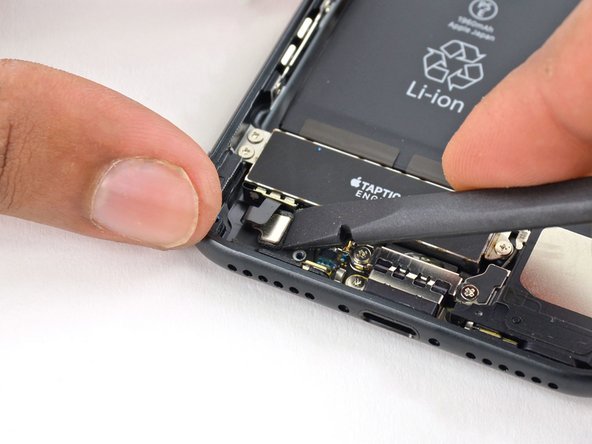

OWmPqLT1F1MBogRu - iPhone 7 Batterij vervangen
bZJDWjlSURuVJIpc - iPhone 7 Batterij vervangen

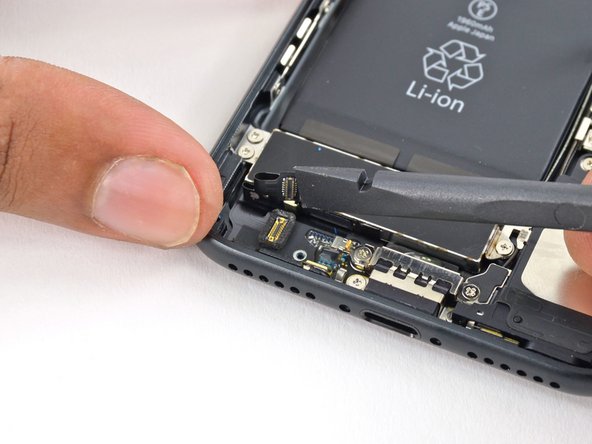

Met de vlakke voorzijde van een spudger de Taptic motor los te koppelen van de aansluiting op de printplaat.

Stap 24

Image 1/1:

Verwijder de drie 1,6 mm Phillips schroeven waarmee de Taptic Engine de achterbehuizing.

Stap 25

MOotTqJsMU3PlhtU - iPhone 7 Batterij vervangen
pKLKmYAS6gFFWStc - iPhone 7 Batterij vervangen

Verwijder de Taptic Engine.

Stap 26 Battery

K4PsVe4WLmdBxgCG - iPhone 7 Batterij vervangen
e2IlUdMOVoEloSpC - iPhone 7 Batterij vervangen
W1IBGIliNsYTarNZ - iPhone 7 Batterij vervangen

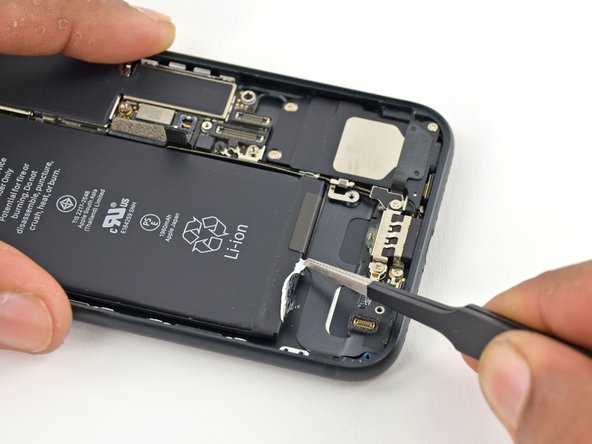

Met een pincet pellen één van de hechtstroken aan de onderkant van de batterij.

Stap 27

rBKKelsdUfkxXsqM - iPhone 7 Batterij vervangen
xLLY1cCDSexXup1e - iPhone 7 Batterij vervangen

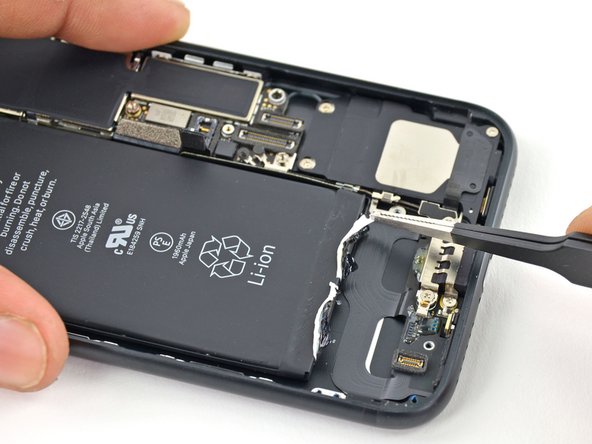

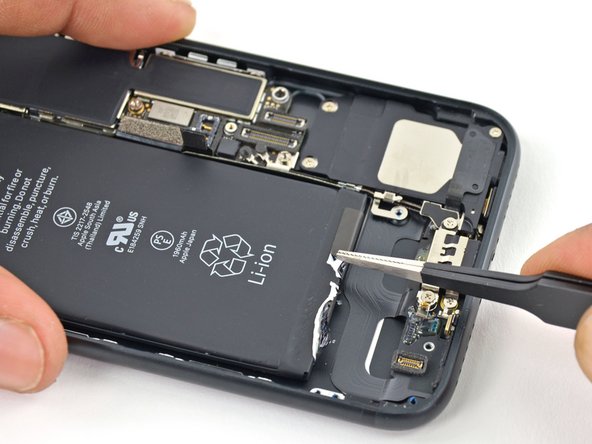

Met een pincet pellen andere kleefstrook aan de onderkant van de batterij.

Stap 28

WdC4FCiSgJQfln4g - iPhone 7 Batterij vervangen
ijSLCSKuaoEVlDJX - iPhone 7 Batterij vervangen

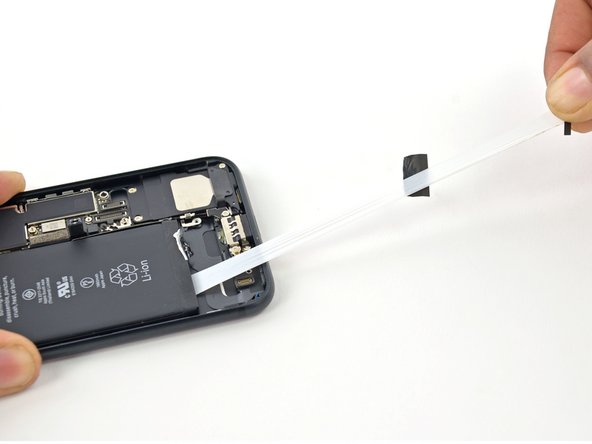

Fu6iiGsxXNEfcE1s - iPhone 7 Batterij vervangen

Als dit de eerste keer is het verwijderen van een iPhone-batterij plakstrip, zie de video in de volgende stap voordat u begint.

Probeer de strips tijdens deze procedure vlak en rimpelloos te houden; gerimpelde strips aan elkaar kleven en breken in plaats van netjes trekken.

Trek één tab batterij lijm uit de buurt van de accu, in de richting van de onderkant van de iPhone.

Pull gestaag, constant houden van de spanning op de strip totdat hij glipt uit tussen de batterij en de achterbehuizing. Voor de beste resultaten, trekt de strook in een hoek 60 ° of minder.

De strip zal uitstrekken tot vele malen zijn oorspronkelijke lengte. Trek net en opnieuw pak de strip nabij de batterij indien nodig.

Stap 29

Herhaal de bovenstaande stappen voor de tweede strook.

Houd de batterij als u de tweede strook te verwijderen, of de strip kan de batterij te gooien wanneer het scheidt van de behuizing.

Als u beide plakstrips succesvol verwijderd, sla de volgende stap.

Anders, als één van de hechtstroken afgebroken onder de batterij en kon niet worden opgehaald, verder met de volgende stap hieronder.

Stap 30

Image 1/2: [https://www.ifixit.com/Guide/iOpener+Heating/25705|Prepare an iOpener|new_window=true] and apply it to the back of the rear case, directly over the battery. Alternatively, you can apply heat using a heat gun or hair dryer. Image 2/2: After about a minute, remove the iOpener, flip the phone over and use a plastic card to break up any remaining adhesive behind the battery.
Cj3hU1KeBPAAHDgL - iPhone 7 Batterij vervangen

Als u met succes beide plakstrips verwijderd, ga dan naar de volgende stap. Anders zal je nodig hebt om de accu los te wrikken uit de achterkant geval.

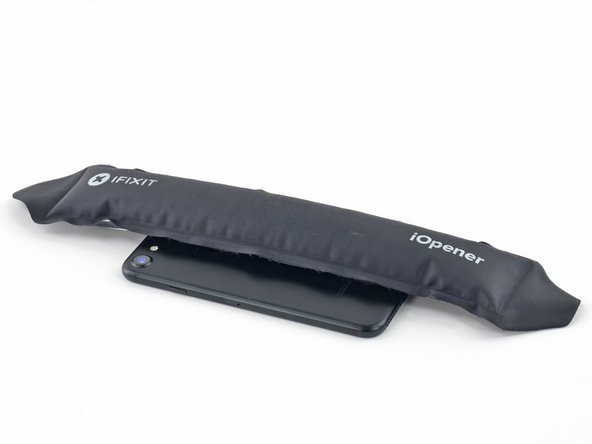

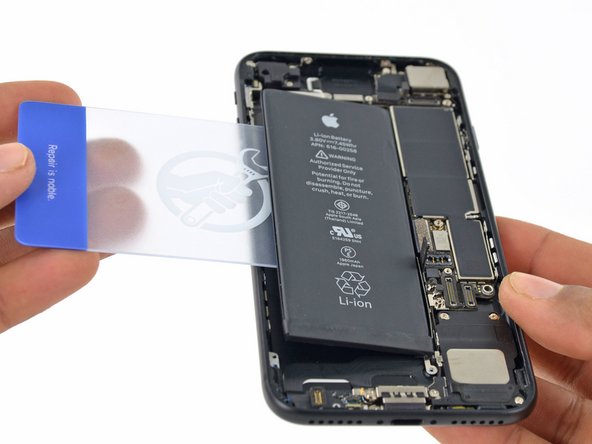

Bereid een iOpener en breng het aan de achterkant van de achterste geval, direct over de batterij. Als alternatief kunt u op te warmen met behulp van een warmte kanon of föhn.

Na ongeveer een minuut, verwijdert de iOpener, flip de telefoon over en gebruik een plastic kaart te breken resten lijm achter de batterij.

Steek de kaart vanaf de rechterkant, als nieuwsgierige tegen de printplaat kan beschadigen. Zorg er ook voor om de batterij niet te buigen, omdat dit de cel kan doorboren en laat gevaarlijke chemische stoffen.

Niet wrikken onder het bovenste gedeelte van de batterij, in de buurt van het volume knop en mute-knop, of u kunt de volumeknoppen lintkabel, die gehecht is aan de achterzijde geval net onder de batterij beschadigen.

Stap 31

Image 1/1: When installing the battery, refer to [https://www.ifixit.com/Guide/iPhone+Battery+Adhesive+Strips+Replacement/56465|this guide] to replace your battery's adhesive strips.

Verwijder de batterij uit de achterkast.

Bij het installeren van de batterij, verwijzen naar deze gids voor plakstrips van uw batterij te vervangen.

Voer een kracht herstart na montage. Dit kan voorkomen dat een aantal problemen en het oplossen van problemen te vereenvoudigen.
