Geplaatst door De Z10 is het antwoord van BlackBerry op het smartphone geweld van Apple, Samsung en HTC. Of deze telefoon beter is dan die van de concurrenten weten we niet, maar we weten wel hoe we de BlackBerry Z10 moeten repareren als je deze hebt laten vallen!
Het open maken van de BlackBerry Z10 is op eigen risico. We hebben deze handleiding van iFixit vertaald en zijn niet verantwoordelijk voor onjuistheden.
Je hebt het volgende gereedschap nodig om een kapotte BlackBerry Z10 te repareren.
- Plastic Opening Gereedschap
- Spudger
- T2 Torx Schroevendraaier
- T4 Torx Schroevendraaier
Dit gereedschap kun je online bij DealExtreme bestellen.
Stap 1 — BlackBerry Z10 open maken
Stap 2
Stap 3
Stap 4
De achterkant van de case kun je er makkelijk af halen door rondom de case met je nagel de achterkant er af te halen. De NFC antenne zit geïntegreerd in de achterkant, deze heeft contactpunten die zijn verbonden met het moederbord.
Stap 5
De batterij vervangen is echt heel eenvoudig. Heel handig als deze na een tijdje minder lang mee gaat.
Stap 6

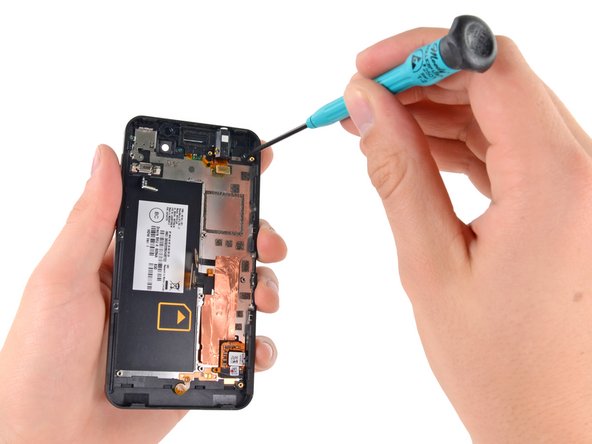

Het buitenste plastic frame is met een paar schroeven bevestigd aan het plastic midframe. Onder een kleine sticker zit nog een verborgen schroef. Nadat de schroeven zijn verwijderd komt het frame makkelijk los.
Stap 7
De schroeven die het middenste plastic frame aan de buitenste case vasthielden, zorgen er ook voor dat het moederbord vast zaten. Het moederbord kun je nu los maken van de connectors en dan uit de case halen.
Stap 8
De camera voor de achterkant kun je makkelijk los maken van het moederbord en is gelabeld met “PCB-49527-005”.
Stap 10
Stap 11

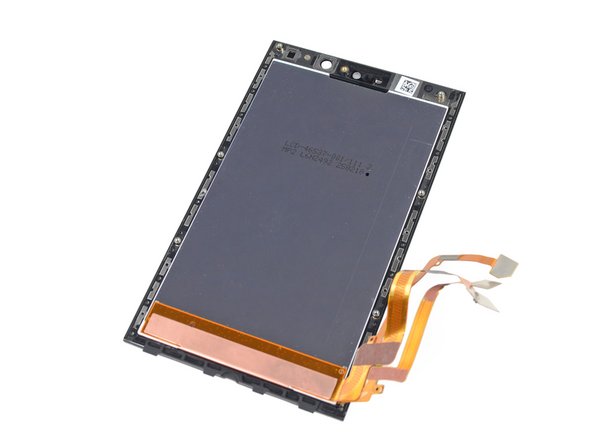

Nu het moederbord is verwijderd kunnen we het display uit elkaar halen. Het LCD scherm en touchscreen zijn, in tegenstelling tot andere display units, niet aan elkaar gelijmd. Met een paar kleine T2 Torx schroeven en een paar plakrandjes zijn de schermen aan elkaar gekoppeld. Door de display unit uit het plastic frame te halen halen we de schermen makkelijk van elkaar af.
Stap 12
- De display unit is heel erg dun. Dat betekent dat het ook snel kapot kan gaan, dus wees voorzichtig!
Stap 13
Nu alle grote onderdelen uit de BlackBerry Z10 zijn gehaald beginnen we aan een paar kleine onderdelen. De koptelefoon aansluiting, aan/uit schakelen, licht sensor en oor-luidspreker zitten in één gedeelte en zit vrij goed vastgelijmd. Hiervoor gebruiken we de spudger. Ook de tril-motor zit goed vast, maar een spudger helpt hier goed bij!
Stap 14
De BlackBerry Z10 is nu helemaal uit elkaar gehaald. Je kunt alle onderdelen in principe apart vervangen en dit is niet zo moeilijk. Een pluspunt is dat de schermen los van elkaar te vervangen zijn. Hierdoor is het repareren eigenlijk niet zo duur. Ook alle kleine onderdelen zoals trilfunctie, aan/uit schakelaar en andere onderdelen zijn eenvoudig te vervangen.
Handleiding BlackBerry Z10 repareren,
